АКТИВНЫЙ МОЛНИЕПРИЕМНИК ERITECH® INTERCEPTOR SI ESE
Характеристики
- Система активной молниезащиты соответствует требованиям стандартов NFC 17-102, UNE-21186 и NP4426
- Конструкция из нержавеющей стали, подходящая для большинства климатических условий
- Существует в трех видах активных молниеприемников:
- SI25 с пусковым опережением 25 мкс
- SI40 с пусковым опережением 40 мкс
- SI60 с пусковым опережением 60 мкс
- Система пригодна для соединения с различными типами токоотводов, в том числе и изолированным молниеотводом ERITECH® ERICORE
-

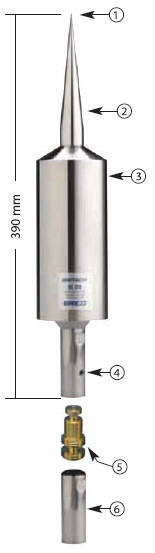

Наконечник
-
Корпус из нержавеющей стали
-
Блок формирующий
-
Крепежный винт
-
Резьбовое соединение с мачтой
-
Опорная мачта
Принципы работы
Когда нисходящий лидер разряда молнии приближается к поверхности земли, любая проводящая поверхность может создавать встречный восходящий стример. Время Инициирования восходящего стримера у активного молниеприемника ERITECH INTERCEPTORSI значительно меньше по сравнению с традиционными системами молниезащиты, что позволяет значительно увеличить зону защиты.
Испытания
При моделировании естественных полевых условий и сравнительных испытаний в соответствии со стандартом NFC 17-102 молниеприемников пассивного типа и активного ERITECH INTERCEPTOR SI ESE определяется время срабатывания пассивного T(SR) и активного молниеприемников T(SI). Разность этих двух величин (ДТ) позволяет сравнивать эффективность систем молниезащиты различных типов.
Проектирование и технические требования к системе
Проектирование и монтаж активных молниеприемников должны соответствовать требованиям стандарта NFC 17-102. В этом стандарте изложена методика расчетов уровня защиты, требования по размещению молниеприемников, количество токоотводов в зависимости от профиля здания. Данный стандарт рассматривает применение активных молниеприемников для объектов высотой не более 60 м.
Согласно NFC 17-102 1995, радиус защиты (Rp) системы ERITECH® INTERCEPTOR SI ESE связан со значением ДТ (смотри ниже), уровнями защиты I, II или III (согласно расчетов в Приложении В к NFC 17-102) и высотой молниеприемника ERITECH INTERCEPTORSI ESE над защищаемым объектам (Н определяется как минимум 2 м).

|
Уровень защиты |
Уровень защиты 1 (98%, D=20m.) |
Уровень защиты 2 (90%, D=45m.) |
Уровень защиты З (80%, D=60m.) |
|
Модель |
SI 25 |
SI 40 |
SI 60 |
SI 25 |
SI 40 |
SI 60 |
SI 25 |
SI 40 |
SI 60 |
|
ΔT, us |
25 |
40 |
60 |
25 |
40 |
60 |
25 |
40 |
60 |
|
Радиус защиты Rp, м |
|
h, м |
|
|
2 |
17 |
23 |
32 |
23 |
30 |
40 |
26 |
34 |
44 |
|
3 |
25 |
35 |
48 |
34 |
45 |
59 |
39 |
50 |
65 |
|
4 |
34 |
46 |
64 |
46 |
60 |
78 |
52 |
67 |
87 |
|
5 |
42 |
58 |
79 |
57 |
75 |
97 |
65 |
83 |
107 |
|
6 |
43 |
59 |
79 |
58 |
76 |
97 |
66 |
84 |
107 |
|
7 |
44 |
59 |
79 |
59 |
76 |
98 |
67 |
85 |
108 |
|
8 |
44 |
59 |
79 |
60 |
77 |
99 |
68 |
86 |
108 |
При h>5 м Rp может рассчитываться по формуле Rp =V h(2D-h) + ΔL(2D+ΔL)
ΔL = v(M/μs) x ΔT(μs),
где v предполагается равным 1 м/мкс D = уровень защиты, D = 20,45 или 60 м

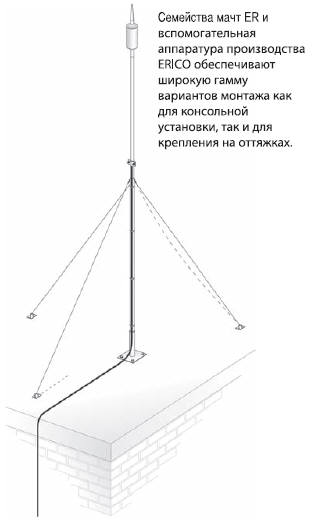

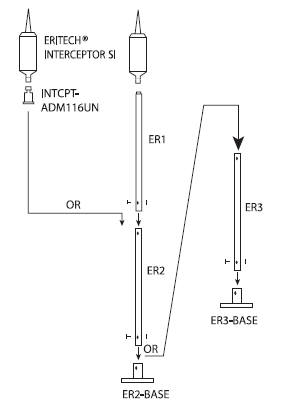

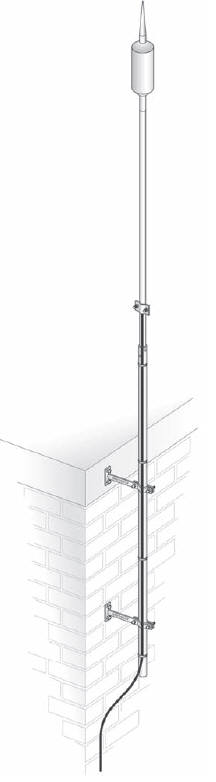

 Технические требования к системе
Площадь поперечного сечения стального токоотвода не менее 50 мм2. Для обслуживания и периодических проверок состояния заземляющих устройств системы активной молниезащиты необходимо каждый токоотвод соединять с заземляющим устройством с помощью разъемного зажима. Рекомендуется сопротивление растекания заземляющего устройства не более 10 Ом. Заземляющее устройство молниезащиты должно быть гп!^ап1ра производства соединено системой заземления объекта.
Согласно рекомендациям NFC 17-102, периодический контроль системы молниезащиты должен производится не реже одного раза в три года в зависимости от местоположения и выбранного уровня защиты.

|
