Грозоразрядники B20 и B20M соответствуют II-му классу УЗИП, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98) и предназначены для использования в низковольтных силовых распределительных системах в пределах 0В - 1 зон молниезащиты (в соответствии с МЭК 1312-1, МЭК 62305 и CO-153-34.21.122-2003). Устройства серии В20* представляют собой газонаполненные разрядники и применяются главным образом для защиты нулевого провода (N/PE) в сетях типа TN-S, но могут быть также использованы в сетях типа IT и TT. Устанавливаются во вводной щит или во вторичный распределительный (этажный) щит после I-ой ступени защиты. В20М представляет собой газонаполненный разрядник, помещенный в съемный модуль и базу для подключения модуля к сети и креплению на 35 мм DIN рейку. Модуль подлежит замене в случае повреждения.

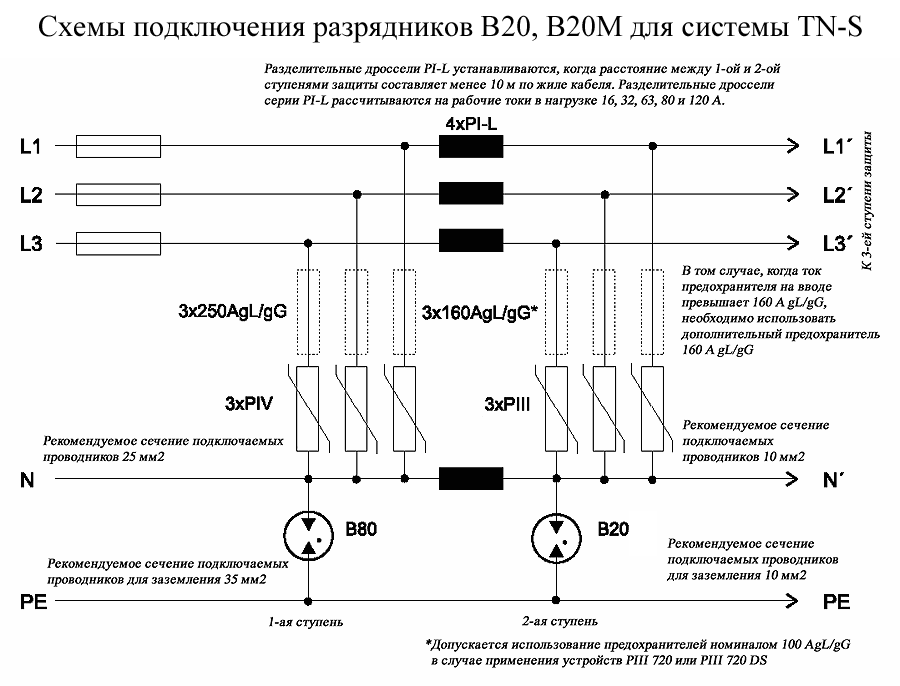

• схема подключения для системы TN-S

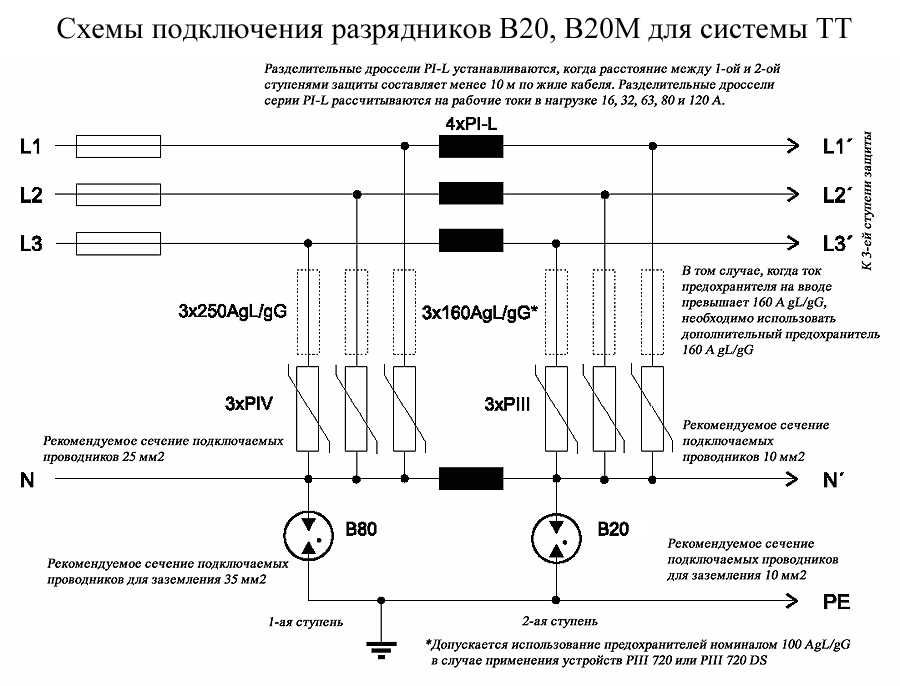

• схема подключения для системы TT

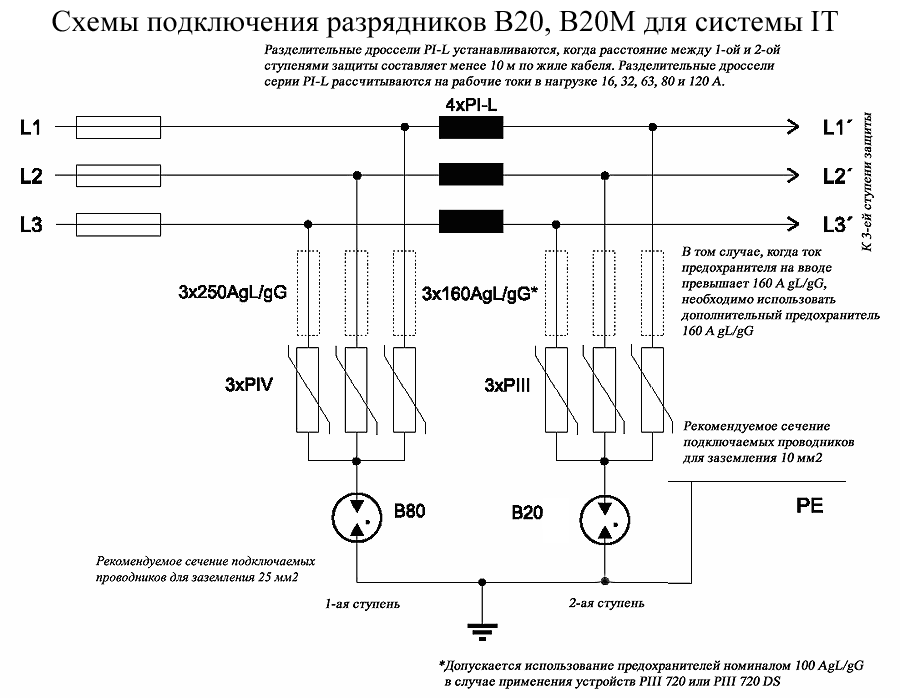

• схема подключения для системы IT

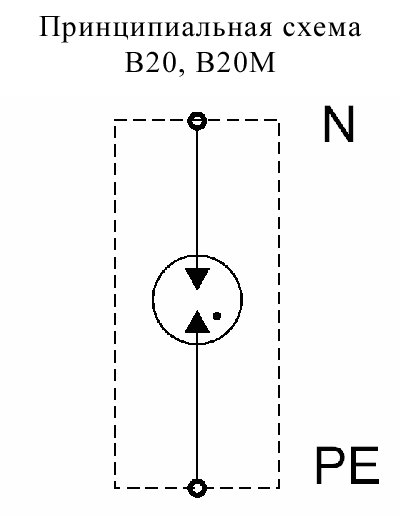

принципиальная схема

Тип		B20	B20M
Класс УЗИП в соответствии с ГОСТ Р 51992-2002		II
Макс. рабочее напряжение	UC	255V / 50 Гц
Сопротивление изоляции	Ri	> 1000 Мом
Максимальный разрядный ток (8/20)	Imax	50 кА
Номинальный разрядный ток (8/20 )	In	20 kA
Сопровождающий ток	Ifi	100 Arms
Макс. импульсный разрядный ток (10/350 )	Iimp	20 kA	15 kA
Коммутируемый заряд	Q	10 As	7.5 As
Удельная энергия W/R	W/R	100 кДж/ом	50 кДж/ом
Уровень защиты	Up	< 1,3 kV
Время срабатывания	tA	<100 ns
Рабочая температура	J	-40 до +80oC
Рекомендуемое сечение присоединительных проводов		10 mm2
Монтаж		на планку DIN 35mm
Материал		SLOVAMID 6FRC2
Степень защиты		IP20
Срок службы		100 000 ч
Масса		84 g
Номер по каталогу		30 022	30 122
