Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и
другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.
|

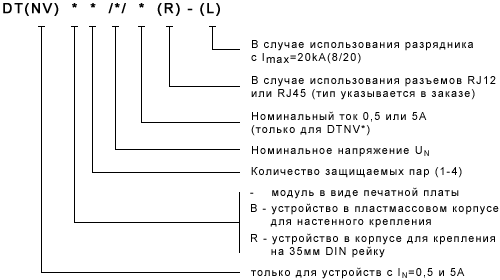

DT */* H */*
"Устройства DT */*, H */* предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1).
DT */* - модуль в виде печатной платы для установки в защищаемое оборудование. Возможна защита от1 до 4 пар. Рабочее напряжение- 6;12;24;48 В. Номинальный ток – 0,1 А. Проводники присоединяются с помощью винтовых клемм.
H */* – модуль в виде печатной платы для установки в защищаемое оборудование. Возможна защита от 1 до 4 пар. Рабочее напряжение- 6;12;24;48 В. Номинальный ток – 0,1 А. Проводники присоединяются с помощью пайки.
Подключение устройств DT */*, H */* к шине заземления осуществляется с помощью проводника сечением 4 мм2."
| Тип |
|
DT */* |
DTB */* |
H */* |
DTR */* |
DTB */*R |
| Возможность оснащения контактом "TAMPER" |
|
- |
да |
- |
- |
RJ45 - да
RJ12 - нет |
| Макс. количество защищаемых пар |
|
1 - 4 |
1 - 2 |
RJ45 1 - 4
RJ12 1 - 2 |
| Макс. сечение присоединяемых проводов |
|
1,5mm2 |
0,3mm2 |
| Номинальное напряжение |
UN |
6;12;24;48 В |
| Макс. рабочее напряжение |
UC |
7,2; 14,4; 28,6; 57,6 В |
| Номинальный ток |
IN |
100 mA |
| Вносимое сопротивление |
|
1,5 - 10 W |
| Паразитная емкость |
C |
1,5 нФ |
| Макс. имп.разрядный ток (8/20) |
Imax |
10kA (с индексом "L" - 20kA) |
2kA |
| Номинальный имп.разрядный ток (8/20) |
In |
1 кА |
| Уровень защиты |
Up |
15;28;64;160 В |
| Уровень защиты при 1 кВ/мкс |
Up |
9;18;34;66 В |
| Время срабатывания |
tA |
< 30 нс |
| Скорость передачи |
|
мин. 1Mбит/сек |
| Степень защиты в соответствии с МЭК 529 |
|
IP 00 |
IP 20 |
IP 00 |
IP 20 |
| Рабочая температура |
J |
-40 до +80oC |
|
|
|
