УЗИП серий DTB */100M 5 cat, PSK */100M 5 cat предназначены для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования локальных вычислительных сетей 5-ой категории в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1).
DTB */100M 5 cat - устройство размещено в пластмассовом корпусе для настенного крепления и предназначено, главным образом, для защиты сетевых карт в локальных вычислительных сетях 5 –ой категории. Возможна защита 2-х (DTB 2/100M 5 cat) или 4 –х (DTB 4/100M 5 cat) пар линий передачи данных, выполненных на витой паре. Проводники присоединяются с помощью разъемов RJ 45. Устройство рекомендуется применять при соединениях сегментов сети , находящихся в разных зданиях, объектах, или при соединениях сегментов сети, в том числе в одном здании, имеющих раздельные системы заземления (при нераспределенной системе заземления).
Характеристики всех устройств полностью соответствуют требованиям стандарта ИСО/МЭК 11801, который устанавливает нормы по допустимым затуханиям и искажениям вносимым устройствами работающими в сетях 5-ой категории.

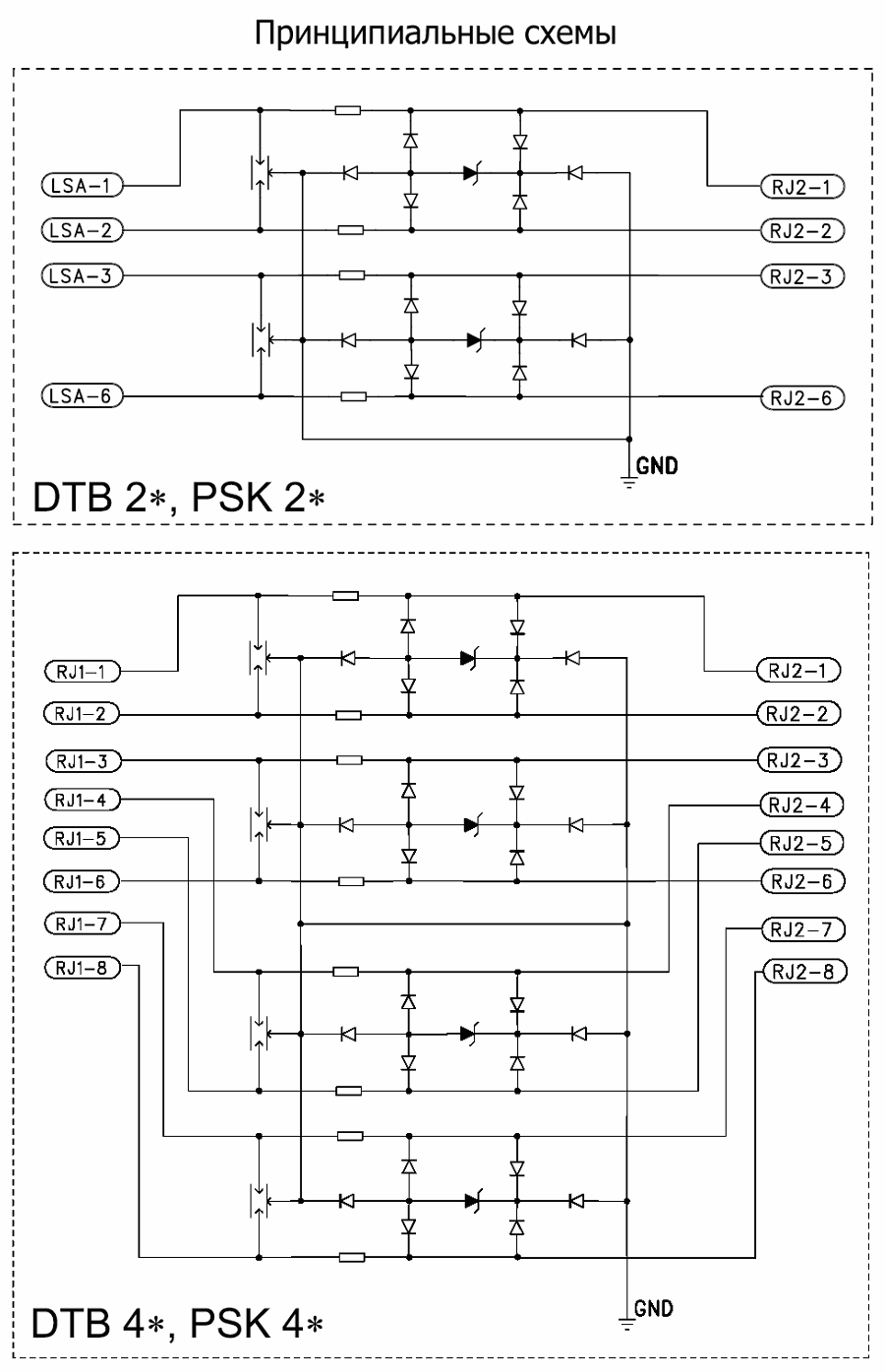

принципиальная схема
| Тип |
|
PSK 2/100M 5 cat
PSK 4/100M 5 cat |
DTB 2/100M 5 cat
DTB 4/100M 5 cat |
| Вносимое сопротивление |
|
1,5 W |
| Волновое сопротивление |
|
100 W |
| Максимальное затухание |
|
< 23,2 Дб (на 100 MГц) |
| Отношение макс.затухания к переходному (ARC) |
|
мин. 4 Дб (на 100 MГц) |
| Переходное затухание между парами (NEXT) |
|
мин. 24 Дб (на 100 Мгц) |
| Скорость передачи данных |
|
max 100 Mbps |
| Номинальный ток |
IN |
300 mA |
| Номинальное напряжение |
UN |
6 В |
| Макс. разрядный ток (8/20) |
Imax |
10 kA -
PSK2/100M 5 cat |
2 kA -
DTB 2/100M 5 cat |
2 kA -
PSK4/100M 5 cat |
2 kA -
DTB 4/100M 5 cat |
| Ном. разрядный ток (8/20) |
In |
1 kА |
| Уровень защиты при In |
Up |
10 В |
| Уровень защиты при 1 кВ/мкс |
Up |
< 10 В |
| Паразитная емкость |
C |
< 42 пФ |
| Время срабатывания |
tA |
< 25 нсек |
| Исполнение вход / выход |
|
LSA-PLUS / RJ45 -
РSК 2/100M-5 cat |
RJ45 / RJ45 -
DTB 2/100M-5 cat |
RJ45/RJ45 -
PSK 4/100M 5 cat |
RJ45 / RJ45 -
DTB 4/100M 5 cat |
| Количество защищаемых пар |
|
2 для DTB 2 * и PSK 2* |
| 4 для DTB 4 * и PSK 4* |
| Рабочая температура |
J |
-40 до + 80oC |
| Код по каталогу |
|
45 011
45 012 |
45 107
45 109 |
|
