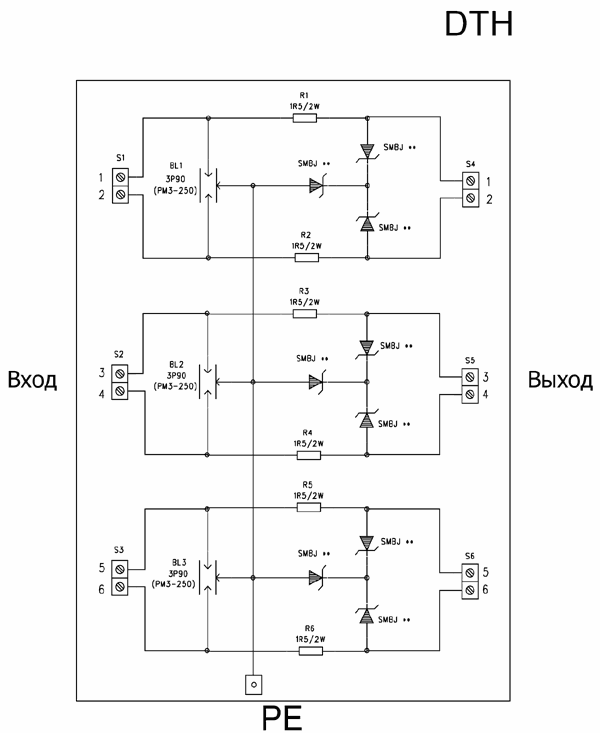

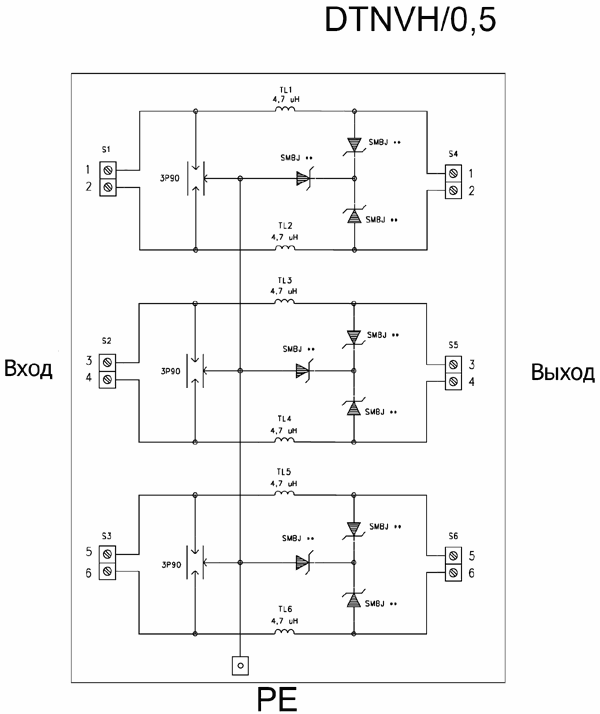

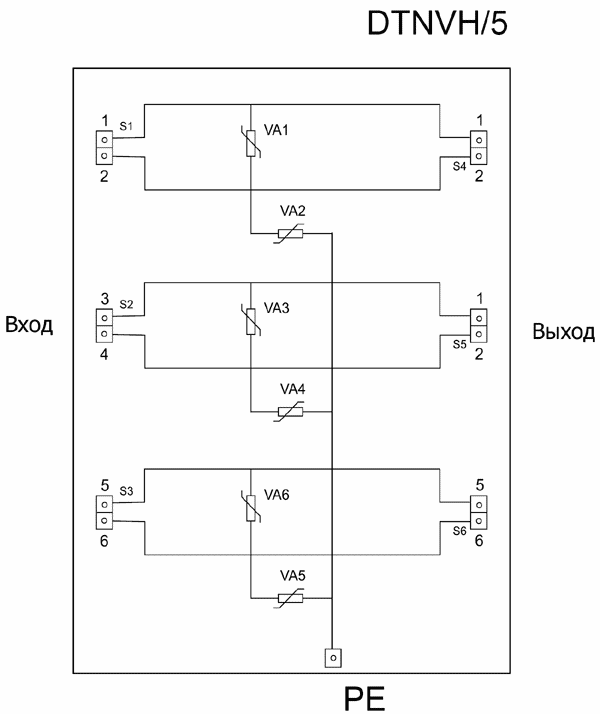

УЗИП типов DTH, DTNVH/0,5, DTNVH/5 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1 и CO-153-34.21.122-2003). Все устройства данной серии обеспечивают защиту от импульсных перенапряжений в соответствии с требованиями стандарта МЭК 61643-21:2000.
УЗИП данных типов размещены в корпусе для крепления на 35мм DIN рейку. Возможна защита от 1 до 3 пар. Проводники присоединяются с помощью винтовых клемм. Присоединение к шине заземления осуществляется с помощью специального контакта на обратной стороне корпуса устройства через DIN рейку.
УЗИП для защиты телефонных линий связи рекомендуется использовать УЗИП типа DTH с номинальным напряжением 170 В.

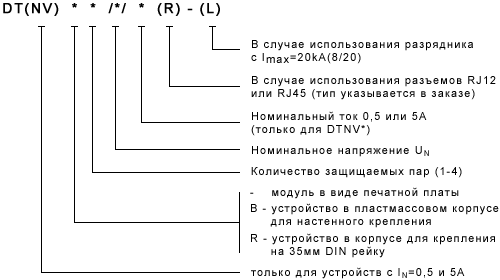

| Тип |
|
DTH * |
DTNVH */0,5 |
DTNVH */5 |
| Количество защищаемых пар |
|
3 |
| Номинальное напряжение |
UN |
6,12, 24, 48 В |
6, 12, 24, 48 В |
12, 24, 48, 80, 110 В |
| Максимальное рабочее напряжение |
UC |
7,2; 14,4; 28,8; 57,6 В |
7,2; 14,4; 28,8; 57,6 В |
14,4; 28,8; 57,6; 96; 132 В |
| Номинальный ток |
IN |
100 mA |
0,5 A |
5A |
| Вносимое сопротивление |
X |
1,5 W |
4,7 мкГн |
- |
| Макс. имп. разрядный ток(8/20) |
Imax |
6kA |
2 кА
при UN = 12, 24, 48 В |
6,5
кА при UN = 80 В |
8 кА
при UN = 110 В |
| Ном. имп. разрядный ток (8/20) |
In |
1 kA |
| Уровень защиты при In = 1kA(8/20) |
линия / линия |
15, 28, 64, 160 В |
15, 28, 64, 160 В |
56, 90, 170, 280, 400 В |
| линия/PE |
118, 180, 346, 520, 790 В |
| Уровень защиты при 1kV/ms |
линия / линия |
9, 18, 34, 66 В |
9, 18, 34, 66 В |
27, 50, 118, 200, 310 В |
| линия / PE |
54, 100, 226, 400, 608 В |
| Время срабатывания |
tA |
< 30 нс |
< 25 нс |
| Скорость передачи |
|
мин. 1 Мбит/сек |
| Рабочая температура |
J |
-40 - +80oC |
| Монтаж |
|
35 мм DIN рейка |
| Степень защиты в соответствии с МЭК 529 |
|
IP 20 |
| Макс. сечение присоединяемых проводов |
|
1,5 мм2 |
| Масса |
m |
90 гр. |
| Код по каталогу |
|
48 406 |
50 412 |
50 413 |
|
