"Устройства DTNV */*/5 предназначены преимущественно для защиты вторичных цепей питания, а также для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения и др. от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1).

DTNV */*/5 - модуль в виде печатной платы для установки в защищаемое оборудование. Возможна защита от 1 до 4 пар. Рабочее напряжение- 12;24;48;80;110 В. Номинальный ток – 5 А. Проводники присоединяются с помощью винтовых клемм.

Подключение устройств DTNV */*/5 к шине заземления осуществляется с помощью проводника сечением 4 мм²."

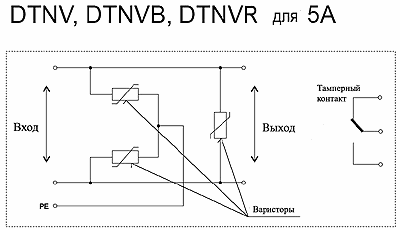

• принципиальная схема

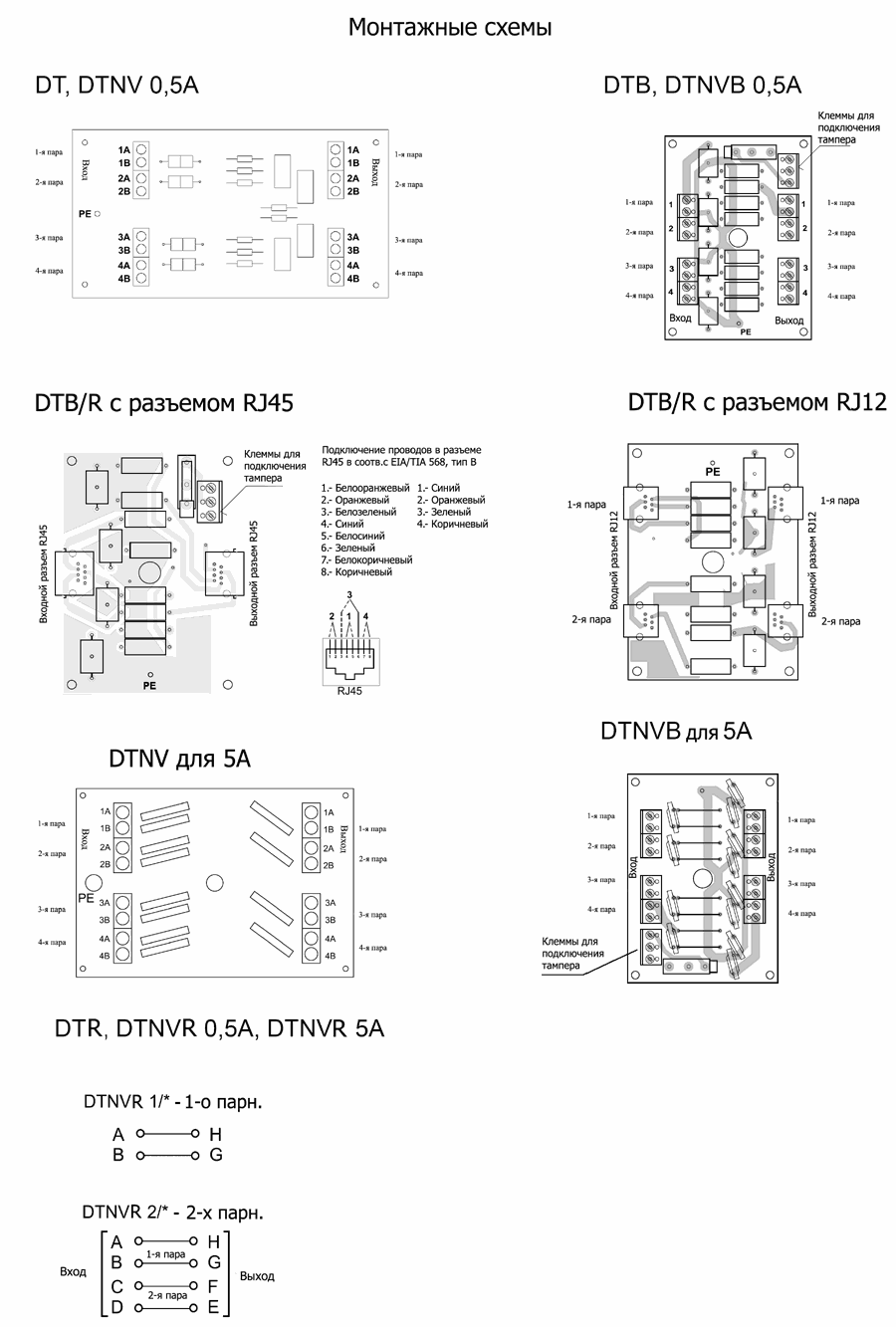

• монтажные схемы

Тип		DTNV */*/5	DTVB */*/5	DTNVR */*/5
Возможность оснащения контактом "TAMPER"		-	да	-
Макс. количество защищаемых пар		1 - 4		1 - 2
Макс. сечение присоединяемых проводов		1,5mm2
Номинальное напряжение	UN	12; 24; 48; 80; 110 В		12; 24; 48; 80 В
Макс. рабочее напряжение	UC	14,4; 28,6; 57,6; 132 В		14,4; 28,6; 36; 57,6; 96 В
Номинальный ток	IN	5:00 AM
Вносимое сопротивление		-
Паразитная емкость	C	10 нФ
Макс. имп.разрядный ток (8/20)	Imax	2kA для UN = 12; 24; 48 В
		6,5kA для UN = 80 В
		8kA для UN = 110 В
Номинальный имп.разрядный ток (8/20)	In	1 кА
Уровень защиты	Up	56; 90; 170; 280; 400 В		56; 90; 170; 280 В
Уровень защиты при 1 кВ/мкс	Up	27; 50; 118; 200; 310 В		27; 50; 118; 200 В
Время срабатывания	tA	< 25 нс
Скорость передачи		-
Степень защиты в соответствии с МЭК 529		IP 00	IP 20
Рабочая температура	J	-40 до +80oC
