Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.

УЗИП серии HAKELNET предназначены для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования локальных вычислительных сетей 5-ой категории в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1).

HAKELNET 8.4 LSA/RJ -модули в виде печатной платы с 8 –ю разъемами RJ 45 (на входе) и LSA-PLUS разъемами (на выходе) для установки в специальную панель PSK 24, устанавливаемую в 19-ти дюймовую стойку. Модули предназначены для групповой защиты оборудования локальных вычислительных сетей 5 –ой категории. Возможна защита до 8 x 4 пар линий передачи данных, выполненных на витой паре.

Устройства серии HAKELNET рекомендуется применять при соединениях удаленных сегментов сети, расположенных в одном здании, например, между удаленными помещениями.

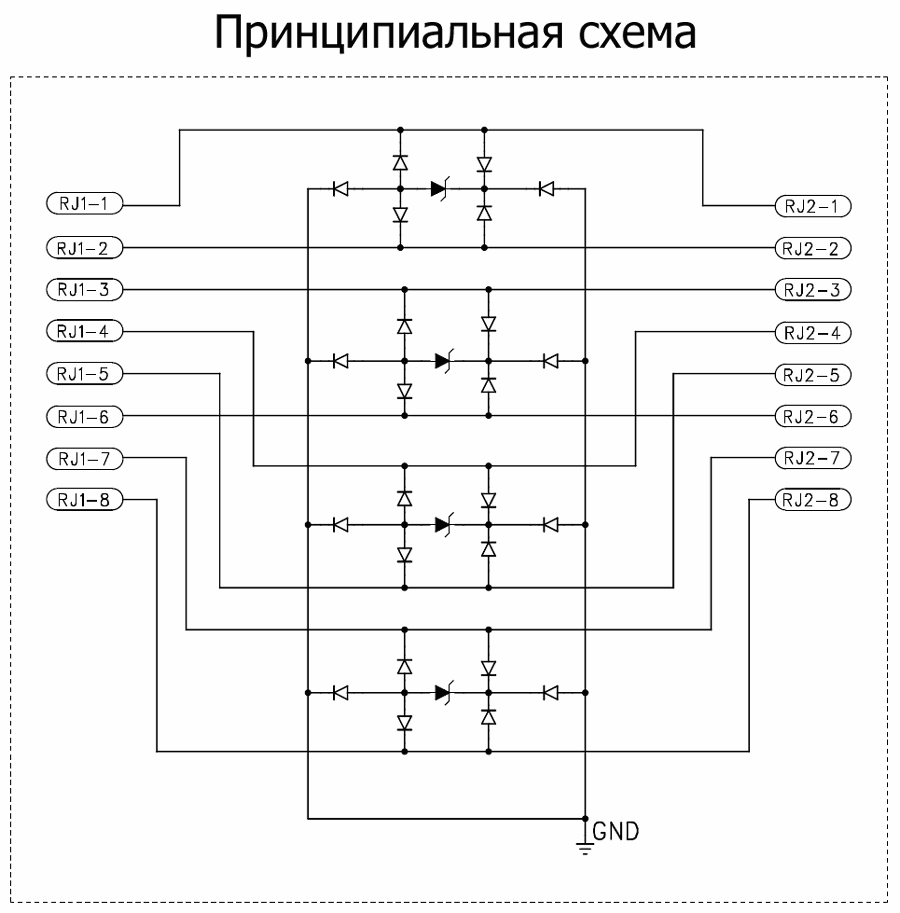

• принципиальная схема

Тип		1.2 RJ/RJ	8.4 RJ/RJ	8.4 LSA/RJ
Волновое сопротивление		100 W
Максимальное затухание		< 23,2 Дб (на 100 MГц)
Отношение макс.затухания к переходному (ARC)		мин. 4 Дб (на 100 MГц)
Переходное затухание между парами (NEXT)		мин. 24 Дб (на 100 Мгц)
Скорость передачи данных		max 100 Mбит/сек
Номинальный ток	IN	300 mA
Номинальное напряжение	UN	6 В
Ном. разрядный ток (8/20)	In	300 А
Уровень защиты при In	Up	25 В
Уровень защиты при 1 кВ/мкс	Up	< 10 В
Паразитная емкость	C	< 47 пФ
Время срабатывания	tA	< 25 нсек
Исполнение вход / выход		RJ45 / RJ45		LSA-PLUS / RJ45
Количество защищаемых пар		1 x 2 пары	8 x 4 пары
Рабочая температура	J	-40 до + 80oC
Код по каталогу		45020	45 021	45 022
