Устройство H-FAX выполнено в виде адаптера, вставляемого в сетевую штепсельную розетку и устанавливается после II ступени защиты непосредственно перед защищаемым оборудованием. Устройство представляет собой УЗИП по сети питания, соответствующее III классу, согласно ГОСТ Р 51992- 2002 (МЭК 61643-1-98) и УЗИП для защиты оборудования по линии связи, например телефона, модема или факса. Подключение к линии связи осуществляется посредством разъема RJ 12. УЗИП по сети питания, входящее в состав данного устройства данной серии имеет в своем составе варистор (L/N) и газонаполненный разрядник (N/PE) и используется в низковольтных распределительных сетях типа TNS. Устройство снабжено внутренним терморасцепителем, который срабатывает при повреждении (перегреве) варистора. Индикация состояния расцепителя осуществляется с помощью индикатора зеленого цвета расположенного на корпусе устройства. При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать устройство от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу его из строя.

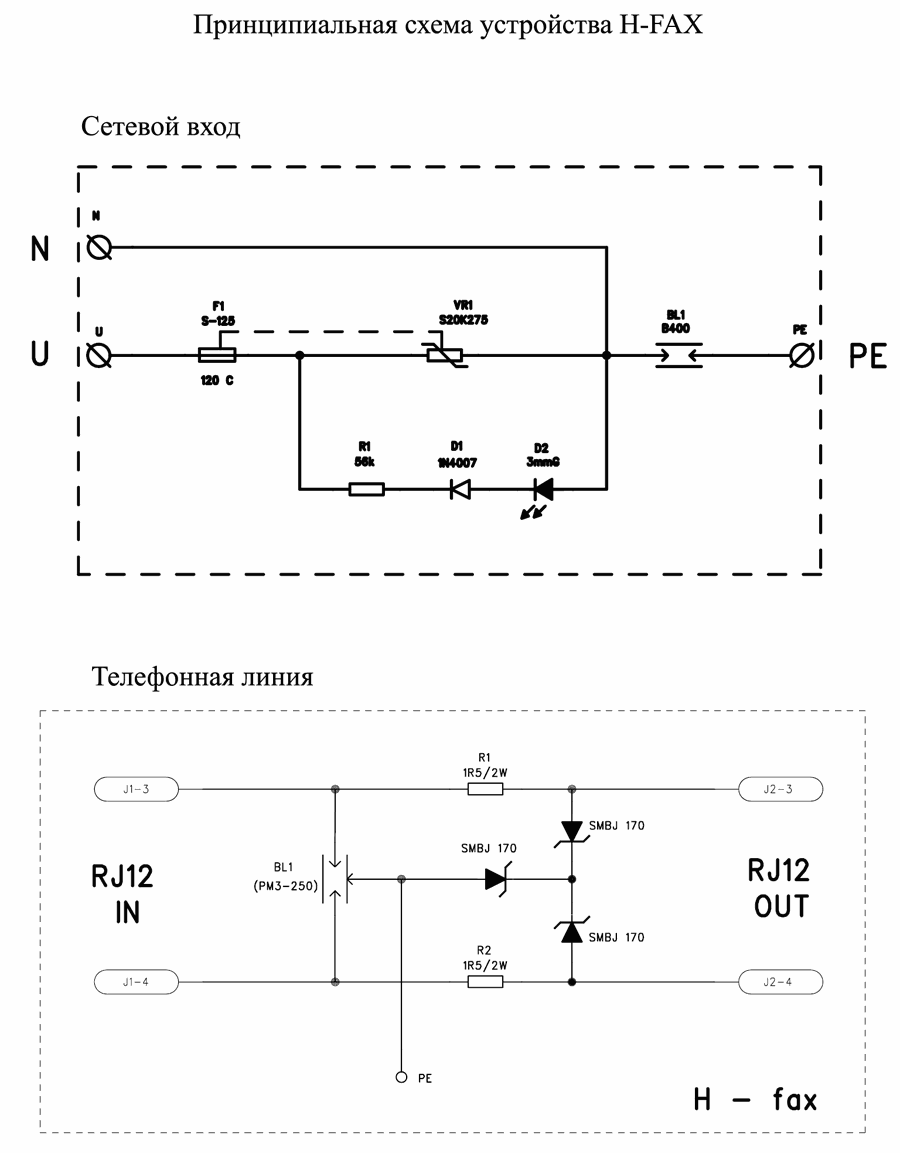

• принципиальная схема

Тип		H - FAX
		сеть	тел. линия RJ12
Класс ограничителя в соответствии с МЭК 61643-1:1998		III
Номинальное рабочее напряжение	UN	230 В / 50 Гц	170 В-
Макс. рабочее напряжение	UC	255 В / 50 Гц	204 В-
Номинальный ток	IN	16 A	100 мА
Макс. разрядный ток Iмах (8/20)	Iмах	4,5kA (U/N)	-
		4,5kA (U/PE)	2 kA (лин./лин., лин./PE)
		10kA (N/PE)
Уровень защиты при Iмах (8/20)	UP	< 1200 В (U/N, U/PE)	-
		< 500 В (N/PE)	-
Номинальный разрядный ток (8/20)	IN	-	1 kA (лин./лин., лин./PE)
Уровень защиты при IN(8/20) = 1 kA (8/20)		-	500 В (лин./лин.)
		-	500 В (лин./PE)
Уровень защиты при 1 кВ/мкс		-	260 В (лин./лин.)
		-	260 В (лин./PE)
Время срабатывания	tA	< 25нс (U/N)	< 30 нс
		< 100 нс (U/PE)
		< 100нс (U/PE)
Вносимое сопротивление	X	-	1,5 Ом
Паразитная емкость	C	-	1,5 нФ
Рабочая температура	J	- 25 0C до + 40 0C
Скорость передачи		-	мин. 1 Мбит/сек
Степень защиты в соответствии с МЭК 529		IP 20
Вес	m	180 гр
Код по каталогу		31 001
