Прибор контроля изоляции HIS *VDC предназначен для непрерывного мониторинга сопротивления изоляции в сетях постоянного тока (DC) с изолированной нейтралью (IT- системах). C помощью прибора HIS *VDC производится непрерывный автоматический контроль сопротивления изоляции положительной и отрицательной шины IT -системы относительно шины PE. В случае использования прибора на мобильном оборудовании контроль осуществляется относительно корпуса этого оборудования. Когда контролируемое сопротивление изоляции становится ниже установленного уровня, происходит замыкание ""сухого контакта"" АВАРИЯ (FAILURE). Кроме того, при этом на лицевой панели прибора загораются индикаторы АВАРИЯ + (FAILURE+) или АВАРИЯ - (FAILURE -), в зависимости от того относительно какой шины произошло снижение сопротивления изоляции. Там же расположены кнопки ПРОВЕРКА+ (TEST+) и ПРОВЕРКА- (TEST-) предназначенные для проверки функционирования прибора. При использовании приборов HIS*VDC в сетях с UN > 300 В, необходимо применять дополнительные силовые модули PM*VDC. Данные модуль оснащен ""сухим контактом"" СНИЖЕНИЕ НАПРЯЖЕНИЯ (VOLTAGE DROP), переключающимся в случае снижения номинального напряжения в сети до минимально допустимого уровня. По специальному заказу возможна поставка модулей PM*VDC для использования с приборами серии HIS*VDC в сетях с UN = 1500 В.

Регулятор, размещенный на лицевой панели прибора HIS *VDC позволяет устанавливать значения контролируемого сопротивления изоляции Rcrit с точностью ± 20 % . Если необходимо устанавливать сопротивление с большей точностью, то необходимо подключить откалиброванное сопротивление к клеммам L+ и PE (или между L- и PE), предварительно отключив прибор от контролируемой сети. Значение этого сопротивления должно соответствовать значению Rcrit . .При этом регулятор на лицевой панели необходимо установить в крайнее левое положение и затем медленно вращать вправо. Когда загорится красный индикатор + (или -) остановить процесс настройки и подключить устройство к контролируемой сети."

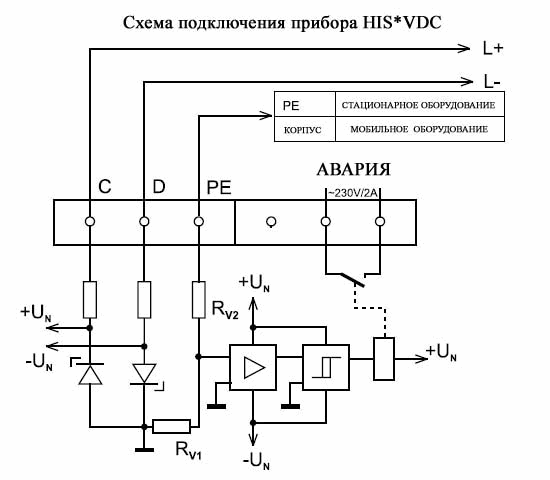

• схемы подключения прибора HIS * VDC

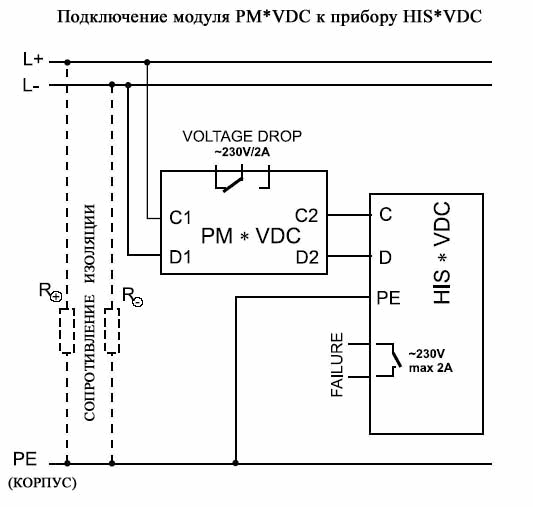

• схемы подключения модуля PM * VDC к прибору HIS * VDC

Тип		HIS 401 VDC	HIS 651 VDC
		PM 401 VDC	PM 651 VDC
Номинальное напряжение	UN	400 V DC	600 V DC
Макс. номинальное напряжение	Uмакс	460 V DC	750 V DC
Мин. номинальное напряжение	Uмин	340 V DC	550 V DC
Регулируемая уставка значения сопротивления изоляции	RCRIT	регулируется в отношении 1:4
Среднее значение регулируемой уставки RCRIT	UM	100 кОм
Погрешность измерения		< 30 %
Входное сопротивление	RV	> 1 кОм/В
Гистирезиз	H	10% от значения уставки RCRIT
Класс защиты		IP 20
Вес		80 гр
Рекомендуемый номинал дополнительного предохранителя		20 mA
Диапазон рабочих температур		-25 - + 55°C
Монтаж		35 мм DIN рейка
Рекомендуемое сечение присоединяемых проводников		1,5 мм2
Исполнительные контакты		1 - замык."сухой", 1 - замык.C-MOS
Параметры "сухих" контактов		сопротивление изоляции - 2 х 107 Ом
		макс. коммутируемый ток - 2 А
		макс.коммутируемое напряжение - ~ 250 В
Материал корпуса		SLOVAMID 6FRC2
Код по каталогу		70 410	70 651
		70 411	70 652
