УЗИП серий DTB */100M 5 cat, PSK */100M 5 cat предназначены для защиты от импульсных перенапряжений (грозовых, электростатических разрядов и др.) оборудования локальных вычислительных сетей 5-ой категории в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 1312-1).

PSK */100М 5 cat - модули в виде печатной платы для установки в специальную панель PSK 10, устанавливаемую в 19-ти дюймовую стойку. Модули предназначены для защиты оборудования локальных вычислительных сетей 5 –ой категории. Возможна защита от 1 до 4 –х пар пар линий передачи данных, выполненных на витой паре.

Модули PSK 2/100М 5 cat выполнены с LSA разъемами (на входе) и RJ 45 разъемами (на выходе). Их рекомендуется применять при соединениях сегментов сети, находящихся в разных зданиях или объектах.

Характеристики всех устройств полностью соответствуют требованиям стандарта ИСО/МЭК 11801, который устанавливает нормы по допустимым затуханиям и искажениям вносимым устройствами работающими в сетях 5-ой категории.

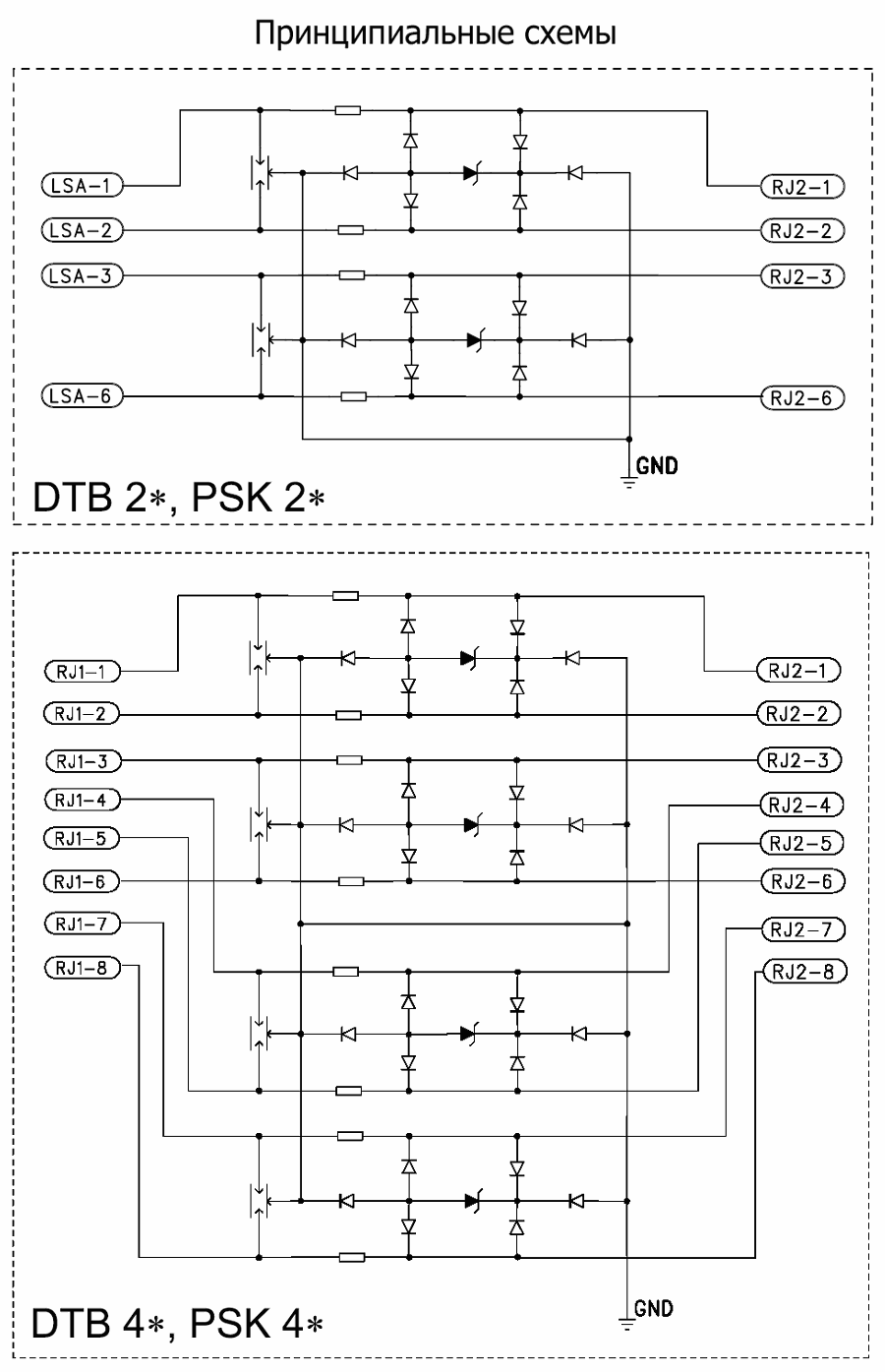

• принципиальная схема

Тип		PSK 2/100M 5 cat PSK 4/100M 5 cat	DTB 2/100M 5 cat DTB 4/100M 5 cat
Вносимое сопротивление		1,5 W
Волновое сопротивление		100 W
Максимальное затухание		< 23,2 Дб (на 100 MГц)
Отношение макс.затухания к переходному (ARC)		мин. 4 Дб (на 100 MГц)
Переходное затухание между парами (NEXT)		мин. 24 Дб (на 100 Мгц)
Скорость передачи данных		max 100 Mbps
Номинальный ток	IN	300 mA
Номинальное напряжение	UN	6 В
Макс. разрядный ток (8/20)	Imax	10 kA - PSK2/100M 5 cat	2 kA - DTB 2/100M 5 cat
		2 kA - PSK4/100M 5 cat	2 kA - DTB 4/100M 5 cat
Ном. разрядный ток (8/20)	In	1 kА
Уровень защиты при In	Up	10 В
Уровень защиты при 1 кВ/мкс	Up	< 10 В
Паразитная емкость	C	< 42 пФ
Время срабатывания	tA	< 25 нсек
Исполнение вход / выход		LSA-PLUS / RJ45 - РSК 2/100M-5 cat	RJ45 / RJ45 - DTB 2/100M-5 cat
		RJ45/RJ45 - PSK 4/100M 5 cat	RJ45 / RJ45 - DTB 4/100M 5 cat
Количество защищаемых пар		2 для DTB 2 * и PSK 2*
		4 для DTB 4 * и PSK 4*
Рабочая температура	J	-40 до + 80oC
Код по каталогу		45 011 45 012	45 107 45 109
