Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.

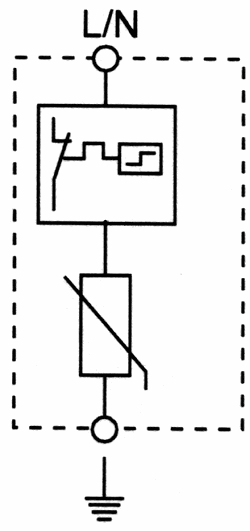

• принципиальная схема

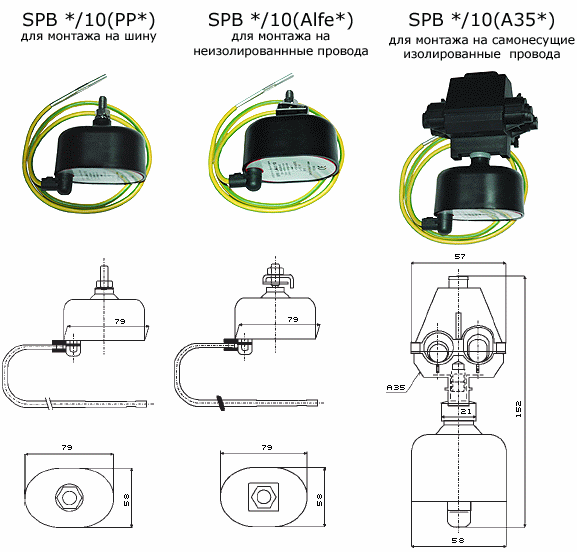

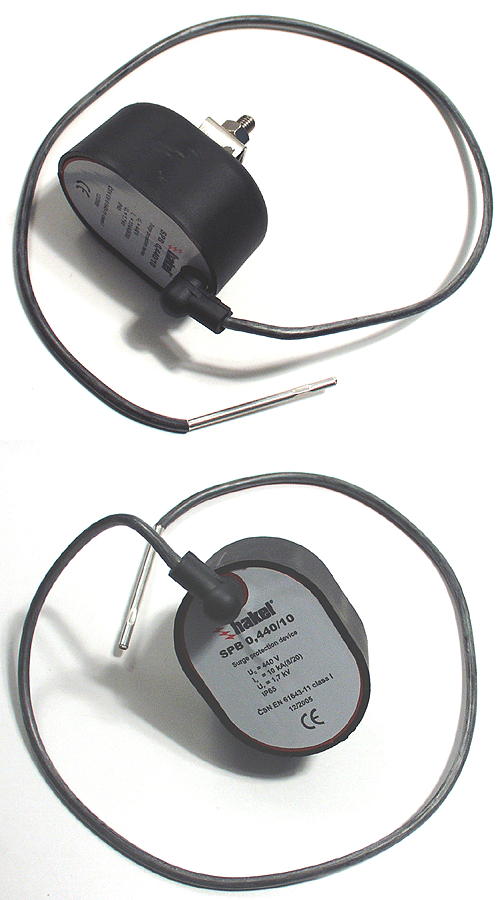

• Фото УЗИП серии SPB */10(Alfe*)

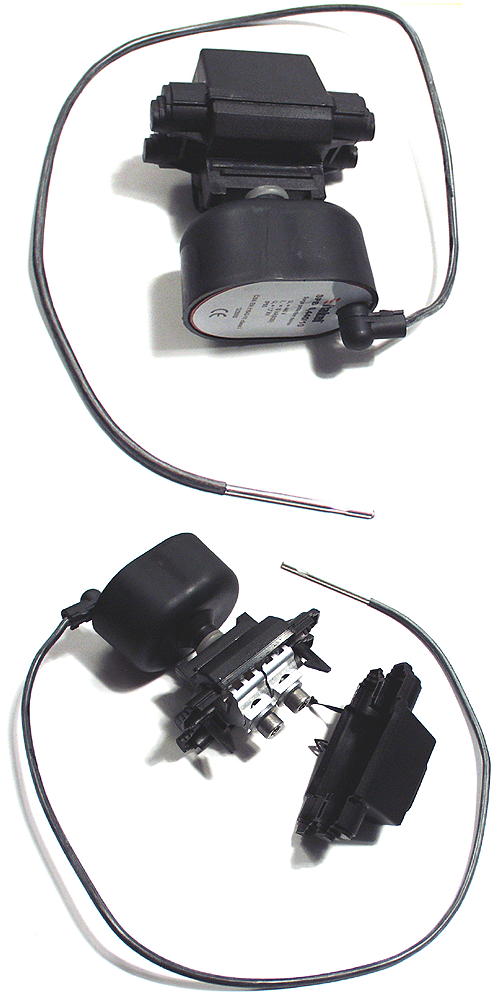

• Фото УЗИП серии SPB */10(A35*)

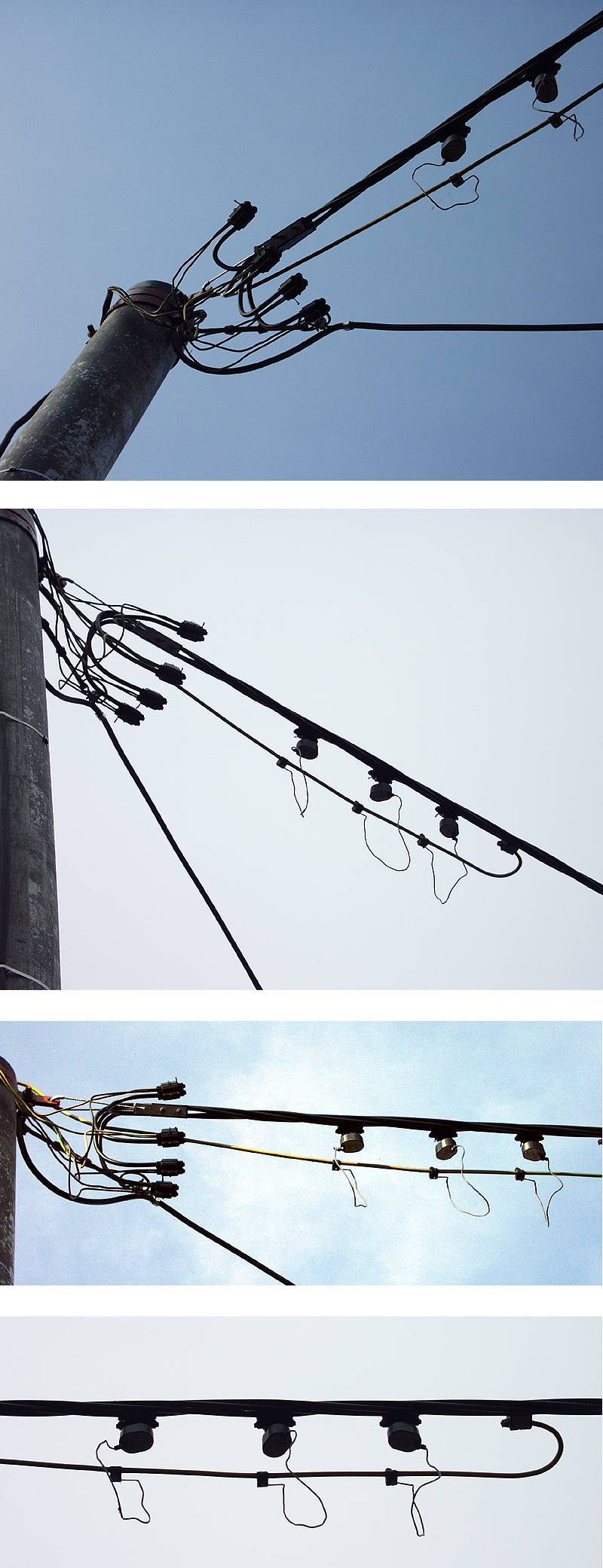

• Примеры установки УЗИП серии SPB */10(A35*) на самонесущие изолированные провода (СИП) воздушных линий 0,4 кВ

Ограничители перенапряжений (ОПН) серии SPB соответствуют УЗИП класса II, согласно ГОСТ Р 51992. ОПН этой серии имеют в своем составе варисторы и устанавливаются на проводах воздушных линий электропередачи 0,4 кВ.

Выпускаются три типа ОПН данной серии:
- для монтажа на шину;
- для монтажа с помощью металлического зажима на неизолированные провода;
- для монтажа с помощью прокалывающего зажима А35 (аналог ENSTO SL 9.22), снабженного болтами со срывной головкой, на самонесущие изолированные провода (СИП).

При применении SPB */10(AlFe*) возможен его монтаж на провод, находящийся под напряжением, т.к. срывная головка изолирована от контактов зажима.

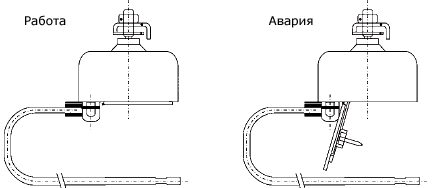

Все ОПН серии SPB снабжаются терморасцепителями, которые срабатывают при повреждении (перегреве) варисторов. Индикация состояния расцепителя осуществляется с помощью откидывающейся во время срабатывания крышки красного цвета, расположенной на корпусе ОПН. Присоединение ОПН к заземляющему устройству осуществляется с помощью заземляющего 6 мм² кабеля длиной 65, 80 или 100 см. Цвет кабеля черный или желто-зеленый. Длина и цвет заземляющего кабеля указывается в спецификации при заказе.

Тип		SPB 0,280/10 (PP*)	SPB 0,280/10 (AlFe*)	SPB 0,280/10 (A35*)	SPB 0,440/10 (PP*)	SPB 0,440/10 (AlFe*)	SPB 0,440/10 (A35*)
Класс УЗИП в соответствии c ГОСТ Р 51992		II
Категория размещения		наружное
Число вводов		одновводный
Способ установки		стационарный
Максимальное длительное рабочее напряжение AC/DC	UC	280 В/ 350 В			440 В/ 585 В
Род тока		постоянный/переменный частотой 50 Гц
Номинальный разрядный ток (8/20)	In	10 kA
Максимальный разрядный ток (8/20)	Imax	40 kA
Уровень напряжения защиты при In	Up	<1,25 кВ			<1,85 кВ
Диапазон температур		расширенный
Рабочая температура	J	-40oC — + 80oC
ВПН		выдерживает ВПН при In (8/20) без недопустимых изменений параметров или функций
Удельная рассеиваемая энергия	Emax	3 кДж/кВ
Степень защиты в соответствии с ГОСТ 14254		IP65
Cрок эксплуатации		100 000 ч
Монтаж		вертикальное расположение с максимальным отклонением ± 45o
Длина заземляющего кабеля		65, 80 или 100 см
Цвет заземляющего кабеля		черный или желто-зеленый
Масса		235 гр	235 гр	365 гр	235 гр	235 гр	365 гр
Номер по каталогу, длина и цвет заземляющего кабеля
100 см, желто-зеленый		90 176	90 106	90 156	90 170	90 100	90 150
100 см, черный		90 177	90 107	90 157	90 171	90 101	90 151
80 см, желто-зеленый		90 178	90 108	90 158	90 172	90 102	90 152
80 см, черный		90 179	90 109	90 159	90 173	90 103	90 153
65 см, желто-зеленый		90 180	90 110	90 160	90 174	90 104	90 154
65 см, черный		90 181	90 111	90 161	90 175	90 105	90 155
