Компания HAKEL уверенно занимает лидирующее положение среди ведущих мировых производителей устройств для защиты электрооборудования, телекоммуникационного и другого электронного оборудования от импульсных перенапряжений и помех, а также устройств контроля изоляции в сетях с изолированной нейтралью.

УЗИП ZS-1DSM и ZS-230IT соответствуют III классу, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-8) и предназначены для установки во вводной щит или во вторичный распределительный (этажный) щит после II ступени защиты. УЗИП типа ZS-1DSM имеет в своем составе варистор (L/N) и газонаполненный разрядник (N/PE) и используется в низковольтных распределительных сетях типа TNC, TNS. УЗИП типа ZS-1IT имеет в своем составе варисторы (L1/N, L2/N) и газонаполненный разрядник (N/PE) и используется в низковольтных распределительных сетях типа IT. Оба устройства снабжены внутренними терморасцепителям, которые срабатывают при повреждении (перегреве) варистора. Индикация состояния расцепителя осуществляется с помощью индикатора зеленого цвета расположенного на корпусе устройства, а также с помощью дистанционной сигнализации (переключением «сухих» контактов).

При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать ограничитель от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу его из строя.

По специальному заказу возможно изготовление ограничителей на другие номинальные напряжения переменного или постоянного тока.

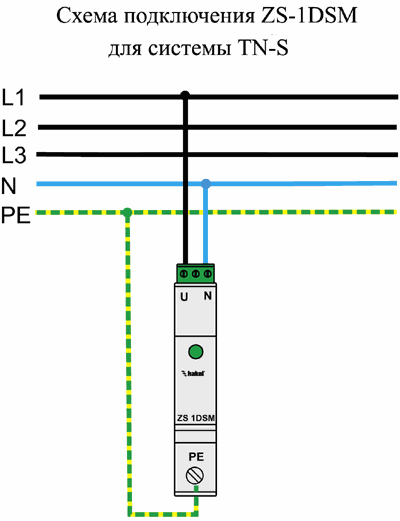

• схема подключения для системы TN-S

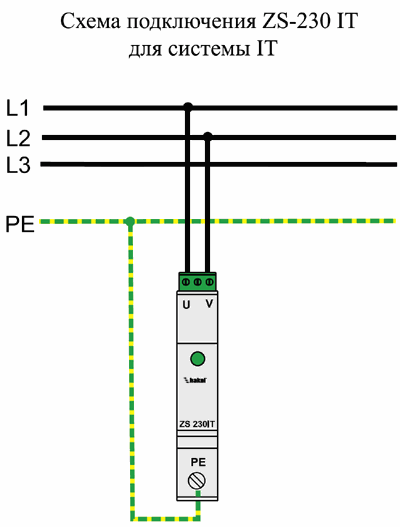

• схема подключения для системы IT

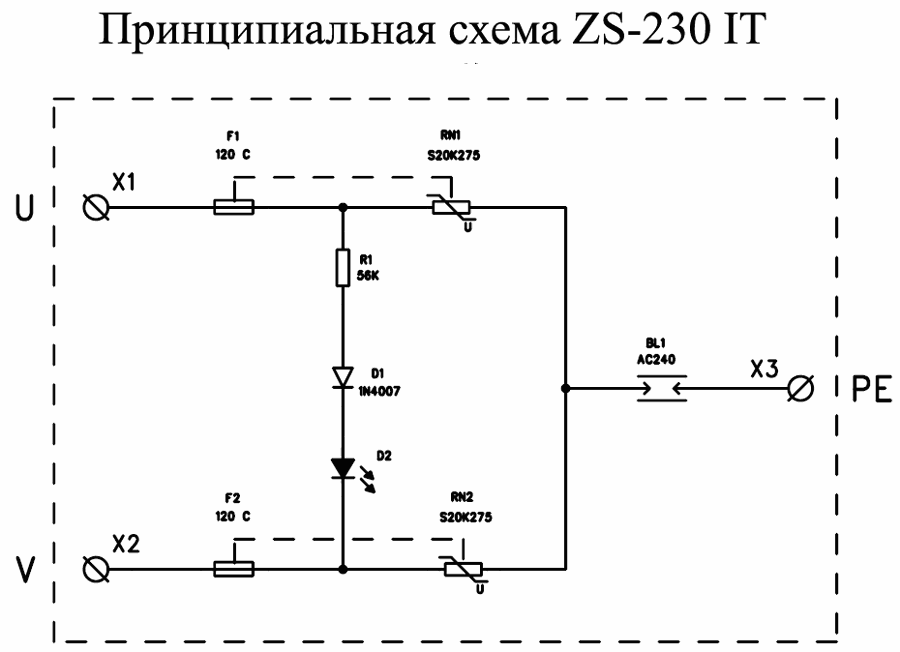

• принципиальная схема

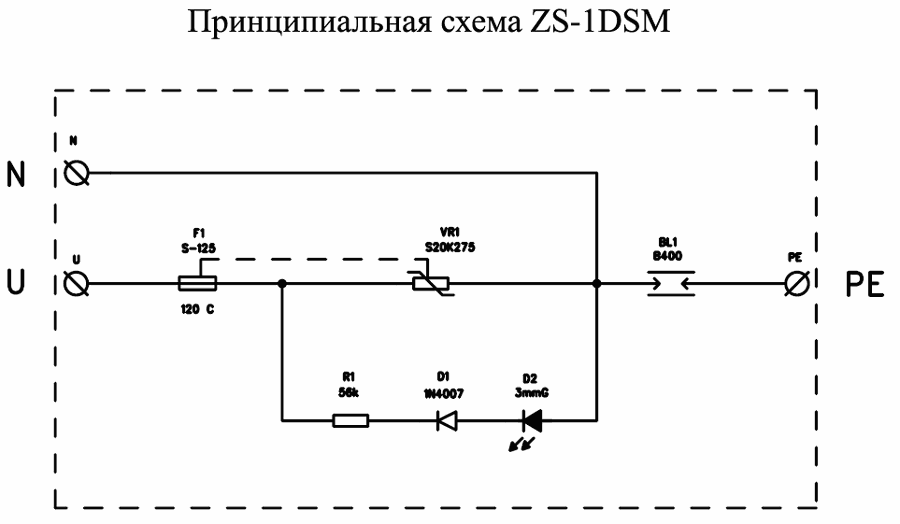

• принципиальная схема

Тип		ZS-1DSM	ZS-230IT
Класс ограничителя согласно МЭК 61643-1		III
Тип сети		TNS, TNC	IT
Номинальное рабочее напряжение	UN	230 В /50 Гц*
Макс. рабочее напряжение	UC	275В /50 Гц*
Номинальный разрядный ток (8/20 ms)	In	4 kA
Макс. разрядный ток (8/20 ms)	Imax	8 kA (L/N)	8 kA (L/PE)
		20 kA (N/PE)
Уровень защиты при Imax (импульс 8/20 ms)	UP	<1200 В (L/PE)	<1100 В (L1/PE,L2/PE)
		<200 В (N/PE)	<2200 В (L1/L2)
Время срабатывания	tA	<100 нс (L/PE)	<100 нс (L/PE,L/PE)
		<100 нс (N/PE)	<25 нс (L1/L2)
		<25 нс (U/N)
Сечение присоединяемых проводов		1,5mm2 (U,N)	1,5mm2 (U,N)
		4 до 6 mm2 (PE)	4 до 6 mm2 (PE)
Масса		65 гр	70 гр
Степень защиты		IP 20
Монтаж		на рейку DIN 35 mm
Материал корпуса		SLOVAMID 6FRC2
Рабочая температура	J	-40 — + 80oC
Номер по каталогу		32016	32019
