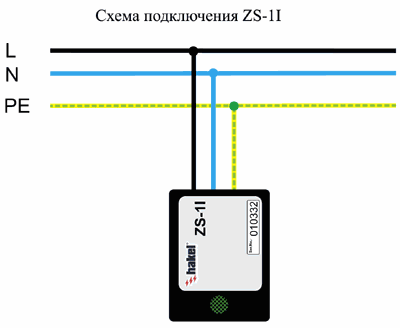

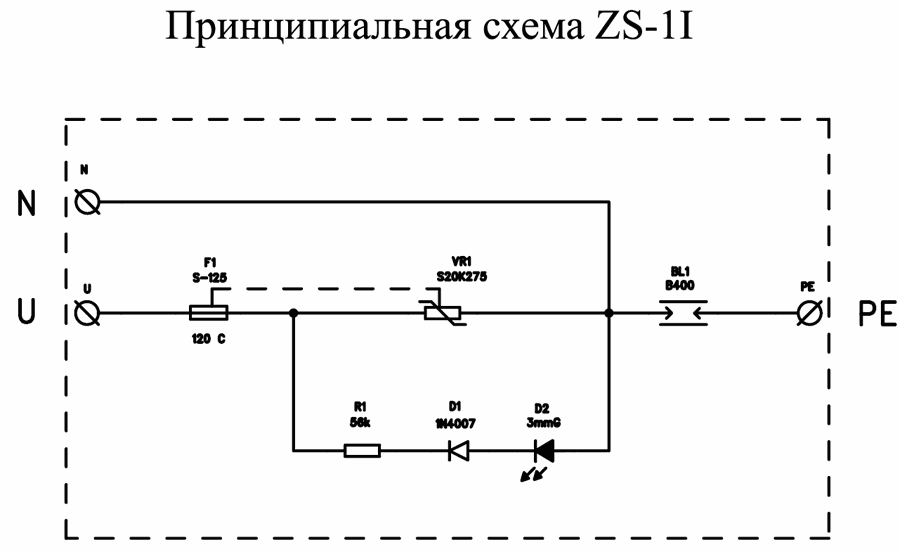

УЗИП типа ZS-1I соответствует III классу, согласно ГОСТ Р 51992-2002 (МЭК 61643-1-98).ZS –1I выполнен в виде компактного модуля в корпусе, устанавливаемого, например, в кабель-канал или распределительную коробку и подключается к сети с помощью гибких проводников и устанавливается после II ступени защиты как можно ближе к защищаемому оборудованию. ZS-1I имеет в своем составе варистор (L/N) и газонаполненный разрядник (N/PE) и используется в низковольтных распределительных сетях типа TNS. ZS-1I снабжен внутренним терморасцепителем, который срабатывает при повреждении (перегреве) варистора. Индикация состояния расцепителя осуществляется с помощью индикатора зеленого цвета расположенного на корпусе устройства.
При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например, проверка сопротивления изоляции) необходимо отключать ограничитель от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу его из строя.

| Тип |
|
ZS-1I |
Класс ограничителя в соответствии
с МЭК 61643-1:1998 |
|
III |
| Номинальное напряжение |
UN |
230В/50 Гц |
| Макс. рабочее напряжение |
UC |
275В/50 Гц |
| Макс. разрядный ток (8/20) |
Imax |
4,5kA (L/N) |
| 4,5kA (L/PE) |
| 9kA (N/PE) |
| Уровень защиты при Imax |
Up |
<1200В (L/PE) |
| <500В (N/PE) |
| Время срабатывания |
tA |
<25нс (L/N) |
| <100нс (L/PE) |
| <100нс (L/PE) |
| Рекомендуемая дополнительная защита |
|
16AgL/gG |
Рекомендуемое сечение
присоединяемых проводов |
|
1,5мм2 |
| Степень защиты в соответствии с МЭК 529 |
|
IP 20 |
| Рабочая температура |
J |
-5 — +40oC |
| Код по каталогу |
|
32 004 |
|
